تؤثر جودة البخار على الطاقة المتاحة لنقل الحرارة. لهذا السبب يُعد التحكم بالجودة أمرًا حاسمًا لكفاءة العمليات والصناعة.
في هذا المقال، سنستكشف العوامل المؤثرة على حالة البخار، والتحديات التي يمكن أن يسببها البخار السيء التحكم، وكيفية تحسين جودة البخار الذي تُنتجه.
ما هي الحالة المثالية للبخار؟
البخار المثالي للاستخدام في عملياتك الصناعية هو النظيف والجاف الخالي من الهواء والغازات غير القابلة للتكثيف الأخرى. البخار بهذه الحالة هو النوع الأكثر كفاءة لنقل الحرارة1. تفترض جداول البخار التي تساعدك في إدارة توليد البخار وتوزيعه أيضًا أنك تُنتج بخارًا بهذه الخصائص.
لتحسين جودة البخار2، تحتاج إلى مراقبة الظروف في غرفة الغلايات، وضمان الصيانة الدورية لخطوط توزيع البخار، وتنفيذ ضوابط في مصنعك. بدون ممارسات العمل الجيدة هذه، ستواجه على الأرجح مشاكل هندسية وصيانة.
ما هي مشاكل البخار الرطب؟
في حين أن البخار يجب أن يكون جافًا تمامًا، سيكون هناك حتمًا مستوى من الرطوبة في البخار الذي تُنتجه غرفة الغلايات. تُقاس الرطوبة في البخار بجافته النسبية، وهي نسبة البخار الجاف.

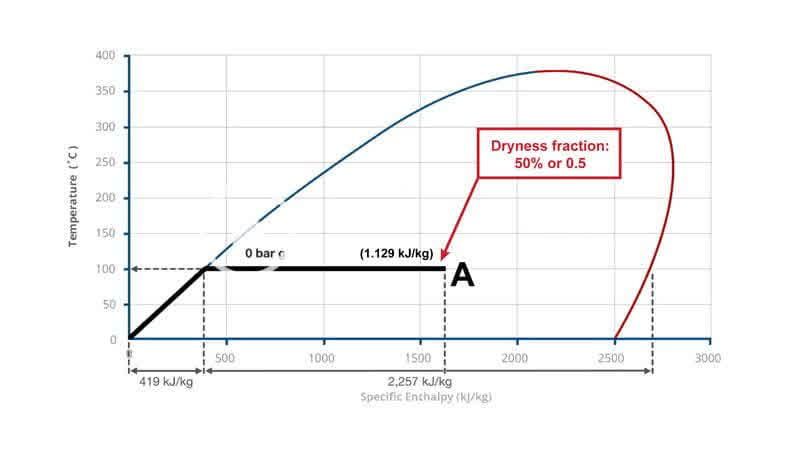

على سبيل المثال، في مخطط أطوار البخار، تعني جافة نسبية بنسبة 50% (A) أن البخار جاف بنسبة 50% ورطب بنسبة 50%.
عندما تُنتج بخارًا دون التحكم في جودته، قد يكون لديك رطوبة زائدة أو جافة نسبية ضعيفة. عندها تحدث المشاكل، لأن البخار الذي تُنتجه وتُوزعه أكثر رطوبة مما صُمّم مصنعك لاستيعابه.
انعدام كفاءة العملية
يقلل البخار الرطب من كفاءة نقل الحرارة بعدة طرق. أولاً، كلما زادت رطوبة البخار، قلّت الطاقة المفيدة المتاحة في البخار. هناك كتلة أقل من البخار تصل إلى العملية بسبب الجافة النسبية المنخفضة.
بالإضافة إلى ذلك، حُجّمت مبادلات الحرارة في عملياتك للعمل بجافة بخار متوقعة. ومع ذلك، إذا أنتجت بخارًا أكثر رطوبة مما هو مخطط، فلن تعمل مبادلات الحرارة بنفس الكفاءة. وعندما يصل البخار إلى مبادلات الحرارة، سيستغرق وقتًا أطول للحصول على الطاقة الحرارية اللازمة من البخار. من المرجح أن تمتد مدة العملية، وقد لا تحقق درجة الحرارة المطلوبة للعملية، وقد يفسد المنتج.
البخار الرطب أكثر عرضة للتكثيف وإطلاق الطاقة لأنابيب التوزيع. على سبيل المثال، قد تُنتج 10,000 كجم/ساعة من البخار لكن تخسر 500 كجم/ساعة في الأنابيب. ونتيجة لذلك، عليك إنتاج المزيد من البخار لتقديم المستوى المطلوب من الطاقة الحرارية للعمليات.
بعبارة أخرى، البخار الرطب أقل كفاءة في نقل الحرارة.
التآكل والتعرية
يمكن للرطوبة في البخار أن تتآكل الأنابيب. مع حمل ضغط البخار قطرات الرطوبة على طول الأنابيب بسرعات عالية، يُسبب احتكاك القطرات بالأنابيب تلفًا مع مرور الوقت.
يزيد وجود البخار الرطب أيضًا من خطر التآكل. التفاعل الكيميائي للرطوبة على الأنابيب المعدنية يُدهور الأنابيب ويقلل من عمرها الافتراضي.
يزيد كلاً من التآكل والتعرية من الصيانة المطلوبة لأنابيب توزيع البخار.
الماء المكتل والمطرقة المائية
عندما يتكثف البخار الرطب في أنابيب البخار، يسقط السائل إلى قاع الأنبوب. مع زيادة قطرات المكثف، تتشكل كتلة مائية تُدفع عبر الأنابيب بحركة البخار.
ومع ذلك، عندما يكون هناك انحناء في الأنبوب، يمكن أن يُسبب ارتطام الماء بالأنبوب ضوضاء واهتزاز، يُعرف بالمطرقة المائية. الضرر الناتج عن المطرقة المائية يعني ضرورة عمل صيانة إضافية وقد يُقيد عمر الأنابيب.
كيفية التحكم في جافة البخار
هناك ضوابط مختلفة يمكنك استخدامها لتقليل الرطوبة في البخار وتقليل الجافة النسبية.

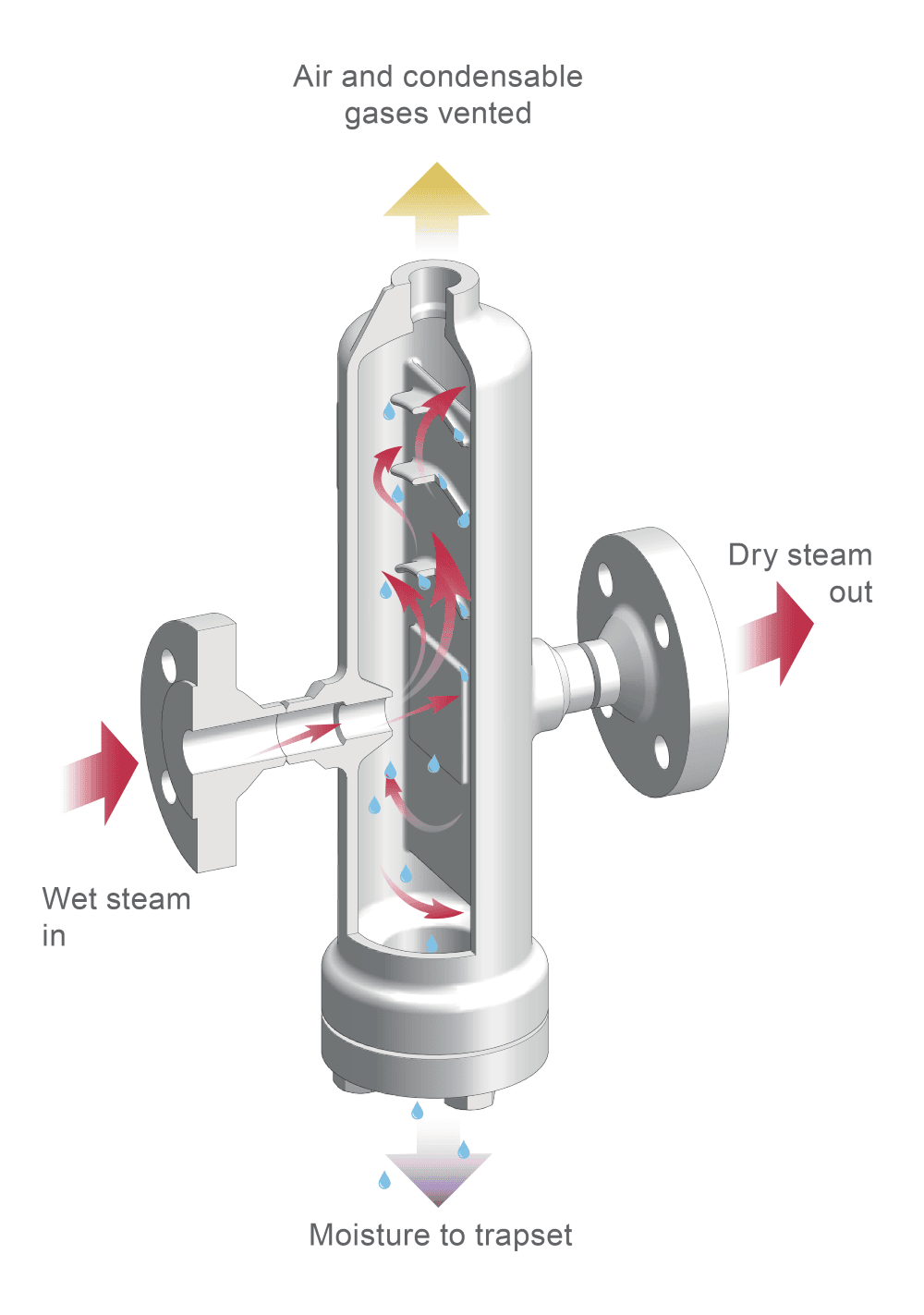

فواصل البخار
تُزيل فواصل البخار قطرات الرطوبة من تدفق البخار وتُستخدم قبل دخول البخار إلى المعدات الحرجة في المصنع.
تستخدم الفواصل حواجز لمنع قطرات الماء من المرور مع السماح للبخار الجاف بالاستمرار في التدفق عبر الأنبوب. ثم تُصرف قطرات الماء وأي مكثف من النظام.
لماذا يحتاج البخار إلى أن يكون نظيفًا؟
يؤثر الترسّب المتراكم على جدران الأنابيب وداخل مبادل الحرارة على جودة البخار ويقلل من كفاءته في نقل الحرارة. يمكن أيضًا أن تُترك أوساخ من مواد اللحام أو التوصيل الزائدة، مما يؤدي إلى التآكل داخل الأنابيب ومصائد البخار والصمامات.
يمكن أن يحدث الترسّب بسبب معالجة مياه غير صحيحة أو تشغيل غلاية خاطئ. يمكن أن تسبب هذه الشوائب في الغلاية أن تنتقل عبر قطرات الرطوبة.
كيفية الحفاظ على نظافة البخار
يُزيل تركيب مصافي الأنابيب الأوساخ ويمنعها من تلويث البخار. الممارسة الهندسية الجيدة هي تركيب مصفي قبل مصائد البخار والصمامات والمعدات الحرجة الأخرى.
تُعد ضوابط الغلاية أيضًا ضرورية لإزالة المعادن والمواد الكيميائية في المياه التي تتراكم كمواد صلبة داخل الغلاية. يُحسّن صمام التفريغ السفلي داخل الغلاية من جودة المياه والبخار. فتح الصمام يسمح لضغط البخار في الغلاية بالقضاء على الرواسب.
ما المشاكل التي يسببها الهواء داخل البخار؟
تحتوي أنابيب إمداد البخار على الهواء عند بدء التشغيل، حيث يُسحب الهواء بواسطة الفراغ الناتج عن إيقاف النظام السابق وتكثف البخار. يمكن أيضًا أن يكون الهواء موجودًا في المياه المستخدمة لتغذية الغلاية. ما لم تُزِل الهواء والغازات غير القابلة للتكثيف الأخرى، فإنها ستُخفض درجة حرارة البخار.
بما أن الهواء موصل ضعيف للطاقة الحرارية، فإن كتلة الهواء داخل البخار ست تعمل أيضًا كحاجز في مبادل الحرارة، مما يقلل من كفاءة عملية نقل الحرارة.
ما المشاكل التي يسببها الهواء داخل البخار؟
تحتوي أنابيب إمداد البخار على الهواء عند بدء التشغيل، حيث يُسحب الهواء بواسطة الفراغ الناتج عن إيقاف النظام السابق وتكثف البخار. يمكن أيضًا أن يكون الهواء موجودًا في المياه المستخدمة لتغذية الغلاية. ما لم تُزِل الهواء والغازات غير القابلة للتكثيف الأخرى، فإنها ستُخفض درجة حرارة البخار.
بما أن الهواء موصل ضعيف للطاقة الحرارية، فإن كتلة الهواء داخل البخار ست تعمل أيضًا كحاجز في مبادل الحرارة، مما يقلل من كفاءة عملية نقل الحرارة.
كيفية إزالة الهواء من البخار
عندما تملأ النظام بالبخار، سيدفع الهواء نحو نقاط التصريف والنقاط البعيدة، وهي الأبعد عن مدخل البخار. إضافة مصائد البخار إلى نقاط التصريف وصمامات التهوية إلى النقاط البعيدة يسمح لك بإزالة الهواء من النظام.
توليد البخار بأفضل جودة
لتعظيم كفاءة استخدام البخار لنقل الحرارة، تحتاج إلى إنتاج بخار في حالة مثالية. وهذا يعني ضمان أنه جاف قدر الإمكان لتحسين الطاقة المفيدة المتاحة لنقل الحرارة. الحفاظ على نظافة البخار وتقليل الرطوبة سيُقلل من مشاكل الصيانة في أنابيب البخار. تساعد إزالة الهواء من أنابيب البخار أيضًا في تحسين كفاءة نقل الحرارة.
