البخار - سائل الطاقة

من المفيد تقديم موضوع البخار من خلال التفكير في استخداماته وفوائده العديدة، قبل الدخل في نظرة عامة على محطة البخار أو أي شروحات تقنية.

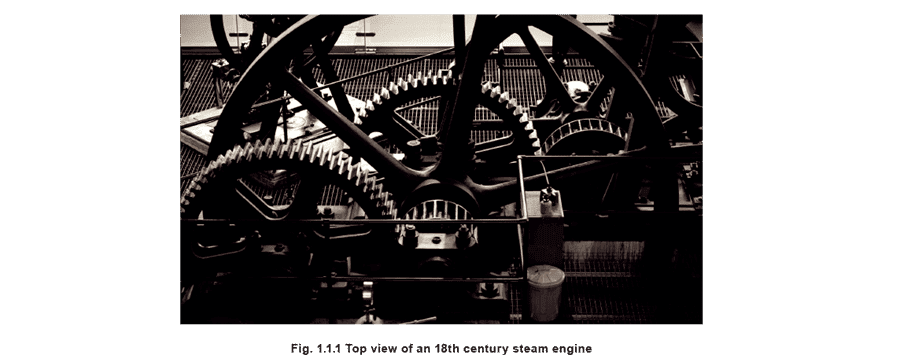

لقد قطع البخار شوطاً طويلاً من ارتباطاته التقليدية بالقاطرات والثورة الصناعية. يُعد البخار اليوم جزءاً لا يتجزأ وضرورياً من التكنولوجيا الحديثة. بدونه، لم تكن صناعاتنا الغذائية والنصارية والكيميائية والطبية والطاقة والتدفئة والنقل لتوجد أو تؤدي كما تفعل.

يوفر البخار وسيلة لنقل كميات قابلة للتحكم من الطاقة من غلاية آلية مركزية، حيث يمكن إنتاجها بكفاءة واقتصادية، إلى نقطة الاستخدام. لذلك، مع انتقال البخار عبر المصنع، يمكن اعتباره نقل وتوفير للطاقة.

لأسباب عديدة، يُعد البخار من السلع الأكثر استخداماً على نطاق واسع لنقل الطاقة الحرارية. استخدامه شائع في جميع أنحاء الصناعة لمجموعة واسعة من المهام من إنتاج الطاقة الميكانيكية إلى تدفئة الفراغات والتطبيقات الصناعية.

البخار فعال واقتصادي في الإنتاج

الماء متوفر وغير مكلف. وهو غير ضار بالصحة وسليم بيئياً. في شكله الغازي، يكون حاملاً آمناً وفعالاً للطاقة. يمكن للبخار أن يحمل خمس أو ست أضعاف الطاقة المحتملة مقارنة بكتلة مكافئة من الماء.

عندما يُسخن الماء في غلاية، يبدأ في امتصاص الطاقة. اعتماداً على الضغط في الغلاية، سيتبخر الماء عند درجة حرارة معينة ليشكل البخار. يحتوي البخار على كمية كبيرة من الطاقة المخزنة التي سيتم نقلها في النهاية إلى العملية أو الفراغ المطلوب تدفئته.

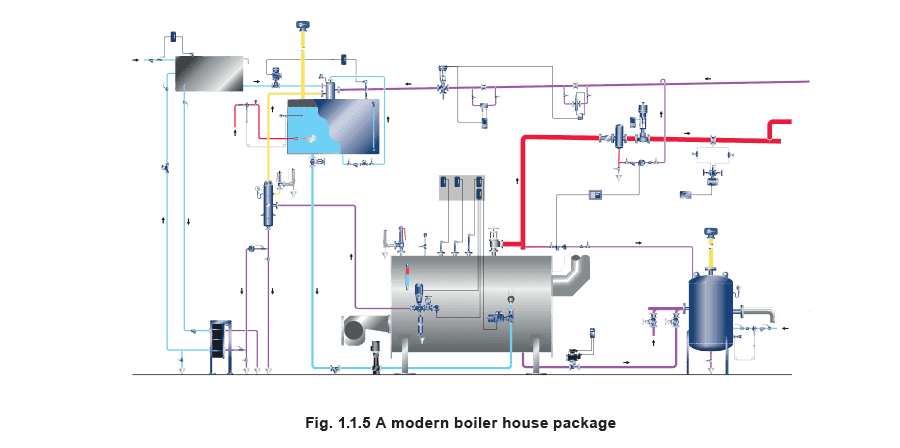

يمكن إنتاجه بضغوط عالية لتعطي درجات حرارة بخار عالية. كلما زاد الضغط، زادت درجة الحرارة. تحتوي درجات الحرارة العالية من البخار على المزيد من الطاقة الحرارية، لذا يكون إمكانية أداء العمل أكبر. تتميز الغلايات القشرية الحديثة بتصميم مدمج وفعال، باستخدام ممرات متعددة وتقنية حارق فعالة لنقل نسبة عالية جداً من الطاقة الموجودة في الوقود إلى الماء، مع الحد الأدنى من الانبعاثات. يمكن اختيار وقود الغلاية من بين خيارات متنوعة، بما في ذلك النفايات القابلة للحرق، مما يجعل غلاية البخار خياراً صحياً بيئياً من بين الخيارات المتاحة لتوفير الحرارة. يمكن لمحطة الغلاية المركزية الاستفادة من التعريفات المنخفضة للغاز القابل للانقطاع، حيث يمكن تخزين أي وقود احتياطي مناسب للاستخدام عند انقطاع إمدادات الغاز. يمكن لأنظمة استعادة الحرارة عالية الكفاءة أن تللي تكاليف التفريغ فعلياً، وتعيد المكثف القيّم إلى بيت الغلاية وتضيف إلى الكفاءة الإجمالية لحلقة البخار والمكثف.

يوضح الاتجاه المتزايد في شعبية أنظمة التدجين المشترك للحرارة والطاقة (CHP) التقدير العالي لأنظمة البخار في بيئات اليوم وصناعات الطاقة الواعية بيئياً.

يمكن توزيع البخار بسهولة وبفعالية من حيث التكلفة إلى نقطة الاستخدام

يُعد البخار من أكثر الوسائط استخداماً لنقل الحرارة عبر المسافات. بما أن البخار يتدفق استجابةً لفرق الضغط على طول الخط، لا حاجة إلى مضخات دورانية مكلفة. بسبب المحتوى الحراري العالي للبخار، لا يلزم سوى أنابيب ذات قطر صغير نسبياً لتوزيع البخار عند ضغط عالٍ. ثم يُخفض الضغط عند نقطة الاستخدام، إذا لزم الأمر. يجعل هذا الترتيب التركيب أسهل وأقل تكلفة من بعض أوساط نقل الحرارة الأخرى. بشكل عام، تعني تكاليف رأس المال والتشغيل المنخفضة لإنتاج البخار وتوزيعه و أنظمة إرجاع المكثف أن العديد من المستخدمين يختارون تركيب أنظمة بخار جديدة بدلاً من وسائط الطاقة الأخرى، مثل أنظمة الغاز وال热水 الكهربائية والزيوت الحرارية.

البخار سهل التحكم

بسبب العلاقة المباشرة بين ضغط ودرجة حرارة البخار المشبع، يمكن التحكم بسهولة في كمية الطاقة المدخلة إلى العملية، ببساطة من خلال التحكم في ضغط البخار المشبع. تم تصميم أدوات التحكم الحديثة في البخار للاستجابة بسرعة كبيرة لتغيرات العملية.

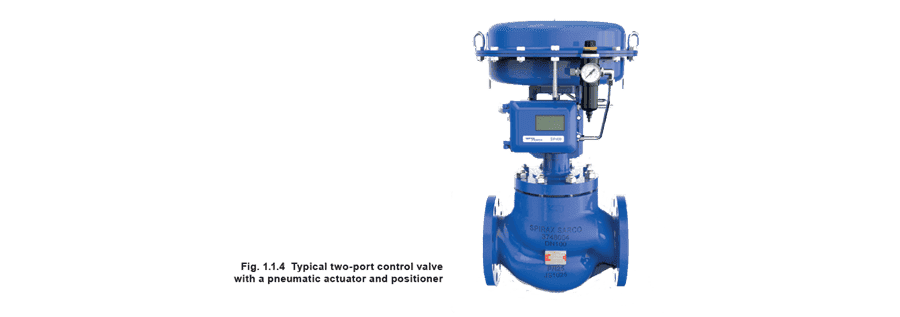

العنصر الموضح في الشكل 1.1.4 هو صمام تحكم ثنائي المنفذ ومنظومة محرك هوائي نموذجية، مصممة للاستخدام مع البخار. يتم تعزيز دقتها باستخدام محدد موقع صمام هوائي.

استخدام الصمامات ثنائية المنفذ، بدلاً من الصمامات ثلاثية المنفذ التي غالباً ما تكون ضرورية في أنظمة السوائل، يبسّط التحكم والتركيب، وقد يقلل من تكاليف المعدات.

تنتقل الطاقة بسهولة إلى العملية

يوفر البخار انتقال حراري ممتاز. عندما يصل البخار إلى المنشأة، تنقل عملية التكثيف الحرارة بكفاءة إلى المنتج الذي يُسخن.

يمكن للبخار أن يحيط بالمنتج الذي يُسخن أو يُحقن فيه. يمكنه ملء أي مساحة بدرجة حرارة موحّدة وسيزود بالحرارة عن طريق التكثيف عند درجة حرارة ثابتة؛ وهذا يللي تدرجات الحرارة التي قد توجد على طول أي سطح نقل حراري - وهو مشكلة تُعد سمة بارزة في زيوت درجات الحرارة العالية أو التدفئة بالماء الساخن، وقد تؤدي إلى مشكلات في الجودة، مثل تشوه المواد التي تُجفف.

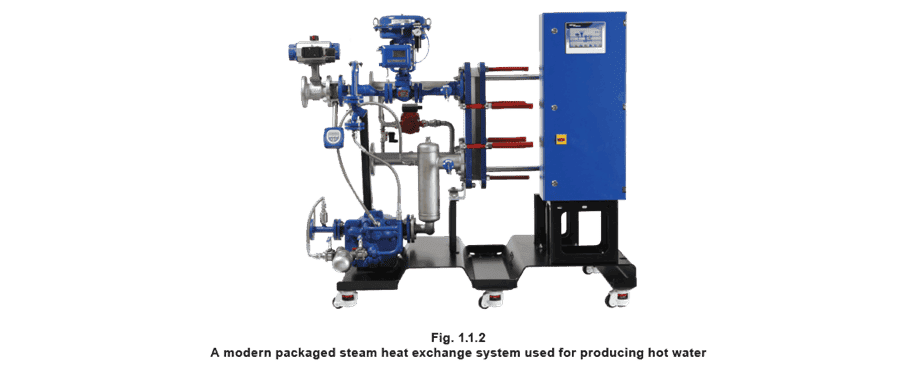

بسبب خصائص نقل الحرارة العالية جداً للبخار، تكون مساحة نقل الحرارة المطلوبة صغيرة نسبياً. وهذا يتيح استخدام منشآت أكثر إحكاماً، وهي أسهل في التركيب وتحتل مساحة أقل في المنشأة. تتطلب الوحدة المُعبأة الحديثة للماء الساخن المُسخن بالبخار، بقدرة 1200 كيلوواط وتتضمن مبادل حراري صفيحي بالبخار وجميع أدوات التحكم، مساحة أرضية تبلغ 0.7 متر مربع فقط. بالمقارنة، تغطي الوحدة المُعبأة التي تتضمن مبادل حراري قشائي وأنبوبي عادةً مساحة أكبر بمرتين أو ثلاث مرات.

سهولة إدارة محطة البخار الحديثة

يبحث مستهلكو الطاقة الصناعيون بشكل متزايد عن تعظيم كفاءة الطاقة وتقليل تكاليف الإنتاج والنفقات العامة. يُعد اتفاق كيوتو لحماية المناخ تأثيراً خارجياً مهماً يحرك اتجاه كفاءة الطاقة، وأدى إلى تدابير مختلفة حول العالم، مثل ضريبة تغير المناخ في المملكة المتحدة. كذلك، في الأسواق التنافسية اليوم، يمكن للمنظمة ذات التكاليف الأقل أن تحقق ميزة مهمة على المنافسين. يمكن أن تعني تكاليف الإنتاج الفرق بين البقاء والفشل في السوق.

تشمل طرق زيادة كفاءة الطاقة مراقبة استهلاك الطاقة وتحميله على الأقسام المعنية. وهذا يبني وعياً بالتكاليف ويركز الإدارة على تحقيق الأهداف. كما يمكن تقليل تكاليف النفقات العامة المتغيرة من خلال ضمان الصيانة المخططة والمنهجية؛ مما يعزز كفاءة العملية ويحسن الجودة ويقلل من فترات التوقف.

معظم أدوات التحكم في البخار قادرة على التفاعل مع أنظمة الأدوات والتحكم الحديثة المتصلة بالشبكة للسماح بالتحكم المركزي، كما هو الحال في نظام SCADA أو نظام إدارة المباني/الطاقة. إذا رغب المستخدم، يمكن لمكونات نظام البخار أيضاً العمل بشكل مستقل (مستقل).

مع الصيانة المناسبة، ستدوم محطة البخار لسنوات عديدة، ويمكن بسهولة مراقبة حالة العديد من جوانب النظام على أساس آلي. عند مقارنته مع أنظمة أخرى، يمكن بسهولة تحقيق الإدارة والمراقبة المخططة لمصائد البخار باستخدام نظام مراقبة المصائد، حيث يتم تحديد أي تسريبات أو انسدادات تلقائياً وإبلاغ المهندس بها فوراً.

يمكن مقارنة ذلك بالمعدات المكلفة المطلوبة لمراقبة تسريبات الغاز، أو المراقبة اليدوية الم耗ة للوقت المرتبطة بأنظمة الزيت أو الماء.

بالإضافة إلى ذلك، عندما يتطلب نظام البخار صيانة، يمكن عزل الجزء المعني من النظام بسهولة وتصريفه بسرعة، مما يعني أنه يمكن إجراء الإصلاحات بسرعة.

في حالات عديدة، أُثبت أنه أقل تكلفة بكثير تحديث محطة بخار راسخة بأنظمة تحكم ومراقبة متطورة، بدلاً من استبدالها بطريقة بديلة لتوفير الطاقة، مثل نظام غاز لامركزي. توفر دراسات الحالة المشار إليها في الوحدة 1.2 أمثلة من الواقع.

تكنولوجيا اليوم المتطورة بعيدة كل البعد عن التصور التقليدي للبخار بوصفه وقود المحركات البخارية والثورة الصناعية. في الواقع، يُعد البخار الخيار المفضل للصناعة اليوم. سمِّ أي علامة تجارية مستهلكة معروفة، وفي تسع حالات من عشرة، سيكون للبخار دور مهم في الإنتاج.

البخار مرن

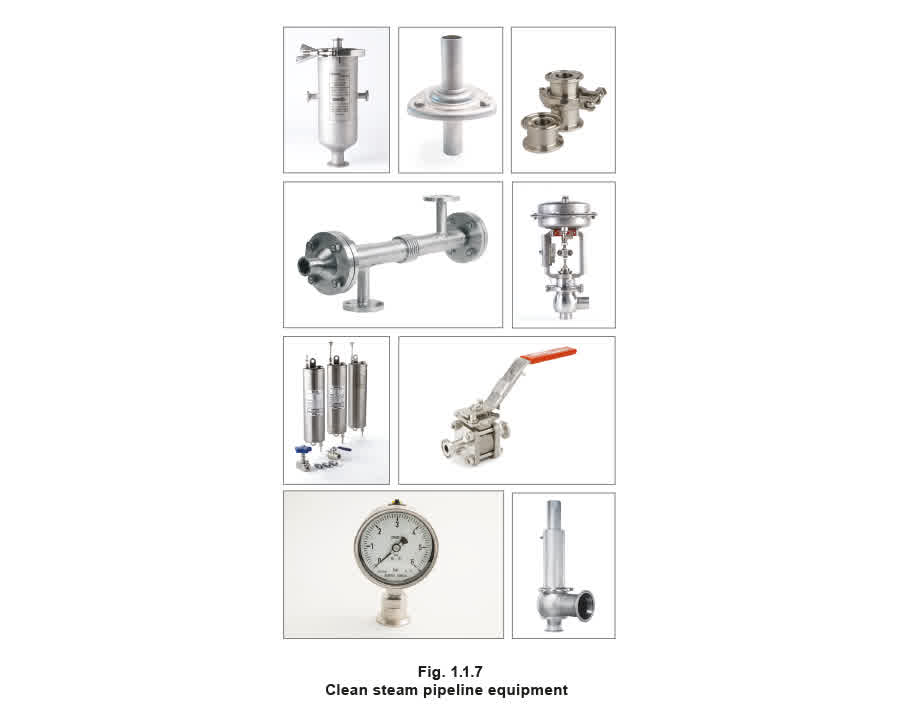

ليس البخار حاملاً ممتازاً للحرارة فحسب، بل هو أيضاً معقم، ولذلك فهو شائع للاستخدام في الصناعات الغذائية والدوائية والصحية. كما يُستخدم على نطاق واسع في المستشفيات لأغراض التعقيم.

الصناعات التي يُستخدم فيها البخار تتراوح من مصانع البتروكيماويات الضخمة إلى مغاسل محلية صغيرة. تشمل استخدامات أخرى إنتاج الورق والمنسوجات وصنع الجعة وإنتاج الأغذية ومطاط الإطارات وتدفئة المباني وترطيبها.

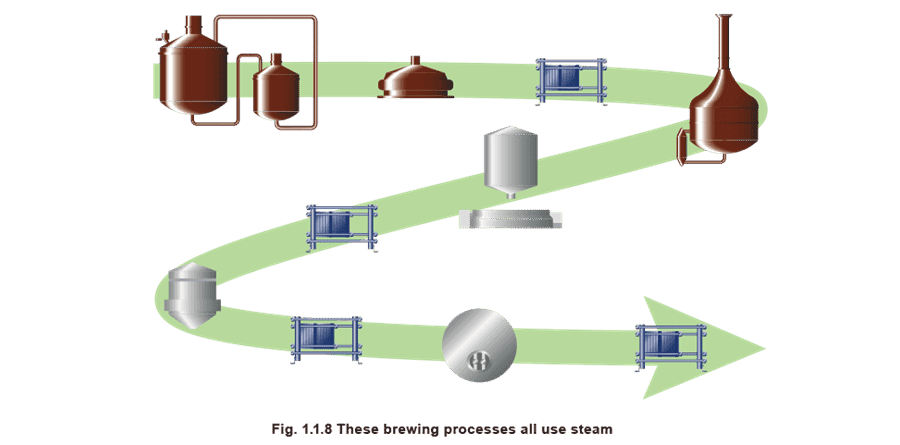

يجد العديد من المستخدمين من المريح استخدام البخار كنفس سائل العمل لكل من تدفئة الفراغات والتطبيقات الصناعية. على سبيل المثال، في صناعة الجعة، يُستخدم البخار بطرق مختلفة خلال مراحل مختلفة من العملية، من الحقن المباشر إلى تدفئة اللفائف.

البخار أيضاً آمن بطبيعته - لا يمكن أن يسبب شرارات ولا يشكل خطر حريق. تستخدم العديد من مصانع البتروكيماويات أنظمة إطفاء بالبخار. لذلك فهو مثالي للاستخدام في المناطق الخطرة أو الأجواء المتفجرة.

طرق أخرى لتوزيع الطاقة

تشمل البدائل للبخار الماء والسوائل الحرارية مثل الزيت عالي الحرارة. لكل طريقة مزايا وعيوبها، وستكون الأفضل لتطبيقات أو نطاقات حرارة معينة.

بالمقارنة مع البخار، يمتلك الماء إمكانية أقل لحمل الحرارة، ولذلك يجب ضخ كميات كبيرة من الماء عبر النظام لتلبية متطلبات العملية أو تدفئة الفراغات. ومع ذلك، يُعد الماء شائعاً لتطبيقات تدفئة الفراغات العامة وللعمليات ذات درجات الحرارة المنخفضة (حتى 120 درجة مئوية) حيث يمكن تقبل بعض التغير في درجة الحرارة.

يمكن استخدام السوائل الحرارية، مثل الزيوت المعدنية، حيث تكون درجات الحرارة العالية (حتى 400 درجة مئوية) مطلوبة، ولكن لا يمكن استخدام البخار. يشمل ذلك مثالاً تدفئة بعض المواد الكيميائية في عمليات الدفعات. ومع ذلك، تُعد السوائل الحرارية مكلفة، وتحتاج إلى استبدال كل بضع سنوات - وهي غير مناسبة للأنظمة الكبيرة. وهي أيضاً ‘كاشفة’ جداً والوصلات والمفاصل عالية الجودة ضرورية لتجنب التسريب.

تتم مقارنة الوسائط المختلفة في الجدول 1.1.1 أدناه. يعتمد الاختيار النهائي لوسط التدفئة على تحقيق التوازن بين العوامل التقنية والعملية والمالية، والتي ستختلف لكل مستخدم.

بشكل عام، للتدفئة والتهوية التجارية والأنظمة الصناعية، يظل البخار الخيار الأكثر عملية واقتصادية.

الجدول 1.1.1 مقارنة وسائط التدفئة مع البخار

فوائد البخار - ملخص

الجدول 1.1.2 فوائد البخار

المزايا الجوهرية	مزايا النظام
الماء متوفر بسهولة الماء غير مكلف البخار نظيف ونقي البخار آمن بطبيعته البخار يمتلك محتوى حراري عالٍ البخار سهل التحكم بسبب العلاقة بين الضغط/درجة الحرارة البخار يتخلى عن حرارته عند درجة حرارة ثابتة	أنابيب ذات قطر صغير، حجم مدمج ووزن أقل لا مضخات، لا موازنة صمامات ثنائية - أرخص تكاليف الصيانة أقل من المنشآت الموزعة تكلفة رأس المال أقل من المنشآت الموزعة منتجات متوافقة مع SCADA الأتمتة؛ بيوت الغلاية المؤتمتة بالكامل تلبي متطلبات مثل PM5 وPM60 في المملكة المتحدة ضوضاء منخفضة تقليل حجم المنشأة (مقارنة بالماء) عمر طويل للمعدات تستمتع الغلايات باختيار مرن للوقود والتعريفة الأنظمة مرنة وسهلة الإضافة إليها
العوامل البيئية	الاستخدامات
كفاءة وقود الغلايات إدارة المكثف واستعادة الحرارة يمكن قياس البخار وإدارته روابط مع CHP/الحرارة الهاربة البخار يحقق منطقاً بيئياً واقتصادياً	للبخار استخدامات عديدة - مبردات، مضخات، مراوح، ترطيب التعقيم تدفئة الفراغات مجموعة من الصناعات
