اختيار مصائد البخار - المجففات الصناعية

تتضمن جداول اختيار ونصائح حول اختيار المصائد لمجموعة من العمليات المختلفة في هذا الدليل، بما في ذلك مجففات الأنابيب متعددة الصفوف والأسطوانات الدوارة.

المجففات الصناعية

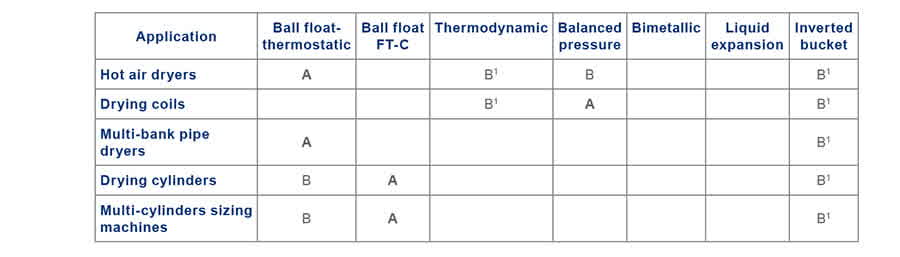

أ - أفضل اختيار، ب - بديل مقبول،

1 (منفذ تفريغ هواء موازٍ). مجففات الهواء الساخن

تُجفف العديد من المواد الصناعية باستخدام الهواء الساخن. تأخذ الآلات أشكالاً مختلفة، لكن يمكن أن تتكون إما من بطاريات مسخنات يُسحب الهواء عبرها بالقوة قبل نفخها على المادة الرطبة، أو أنابيب يتدفق الهواء فوقها بالحمل الطبيعي (الشكل 11.7.1). الحاجة لتصريف المكثفات وتفريغ الهواء هي نفسها لبطاريات المسخنات المُستخدمة في التدفئة المكانية. لفائف التجفيف

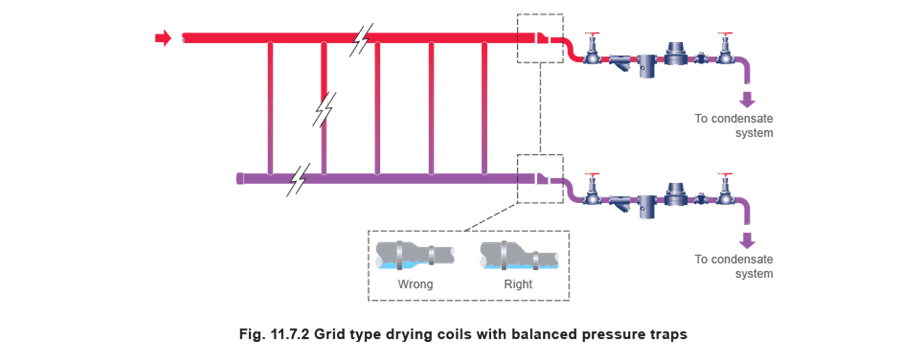

يمكن أن تكون مستمرة أو على شكل شبكة، أفقية أو عمودية. يجب أن تكون اللفائف المستمرة قصيرة مع انخفاض كافٍ في اتجاه تدفق البخار حتى تصل المكثفات بسهولة إلى نقطة التصريف. يمكن تصريفها بعد ذلك بمصيدة عائمة-حرارية أو مصيدة ذات ضغط متوازن. إذا رُفعت المكثفات من المصيدة باستخدام ضغط اللفافة فقط، فقد يحدث مطرقة مائية. المطرقة المائية من المرجح في اللفائف الشبكية ما لم تنخفض جميع الأقسام نحو نقطة التصريف ثم تتساقط المكثفات إلى مستوى أقل. تنطبق نفس التوصيات كاللفائف المستمرة. إذا استُخدمت مصائد حركية حرارية أو دلو مقلوب، منفذ تفريغ هواء يتجاوز المصيدة سيُقصر وقت ‘بدء التشغيل’. يجب تصريف رأس المدخل بشكل منفصل، ما لم تكن الأنابيب المتقاطعة عند مستوى قاعه، للسماح بالتدفق الحر إلى رأس المكثفات. استخدم دائمًا مُقلِّلًا excentric عند مخرج اللفافة (الشكل 11.7.2). مجففات الأنابيب متعددة الصفوف

أمثلة على مجففات الأنابيب متعددة الصفوف هي الأنواع القديمة من آلات الشد والتفحم، والأفران المُستخدمة في صناعات النسج ومعالجة الخشب (لكنها تُستبدل الآن بمجففات الهواء الساخن المُسخَّنة بالبخار).

في وقت سابق، استُخدمت أنابيب طويلة جدًا ومستمرة، ولأنه كان من المستحيل ترتيب انخفاض صحيح وكذلك بسبب تدلّي الأنابيب، كان التغمر بالمكثفات والمطرقة المائية شائعين. حيث لا يزال هذا الترتيب موجودًا يمكن استخدام مصائد حركية حرارية مع منفذ تفريغ هواء موازٍ. الآلات اللاحقة من هذا النوع قُسِّمت إلى خلائط، وقد قلص التخطيط المُحسَّن المطرقة المائية. في هذه الحالات، يمكن أيضًا استخدام مصائد عائمة-حرارية أو مصائد حرارية ذات ضغط متوازن مع عناصر من الفولاذ المقاوم للصدأ. يجب تركيبها خارج غلاف الآلة، لكن بأقرب ما يمكن من نهاية اللفافة.

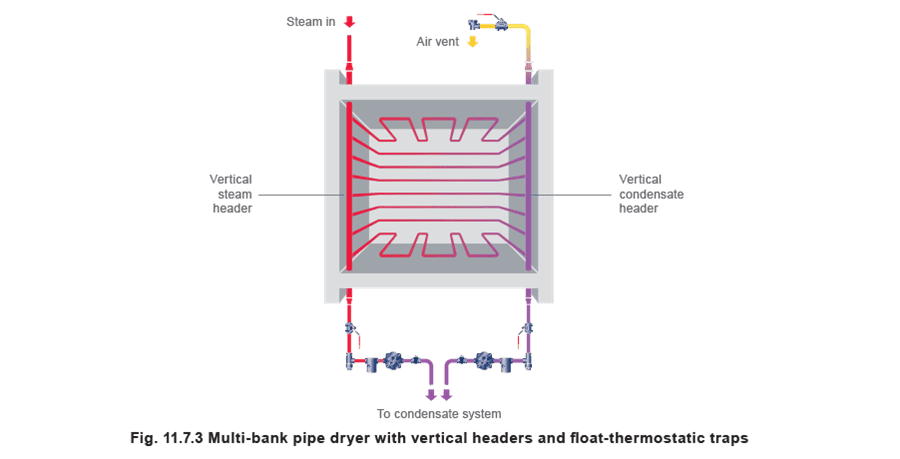

حيث يتكون سطح التسخين من لفائف أفقية تسير بين رؤوس عمودية، يجب تفريغ الهواء من أعلى رأس مخرج المكثفات العمودي بشكل منفصل. سيُقلل هذا بشكل كبير من أوقات بدء التشغيل. يجب أيضًا تصريف قاع رأس مدخل الساق العمودي (الشكل 11.7.3).

الأسطوانات الدوارة المُسخَّنة

تختلف الأسطوانات الدوارة المُسخَّنة على نطاق واسع في الحجم والسرعة وترتيبات التعامل مع المكثفات، التي قد تكون بواسطة مغارف داخلية أو أنابيب نفسي ثابتة أو دوارة. ترتبط الأخيرة عادةً بالآلات عالية السرعة، وأحيانًا تستخدم نظام نفخ خاص. (انظر الأشكال 11.7.4 و 11.7.5).

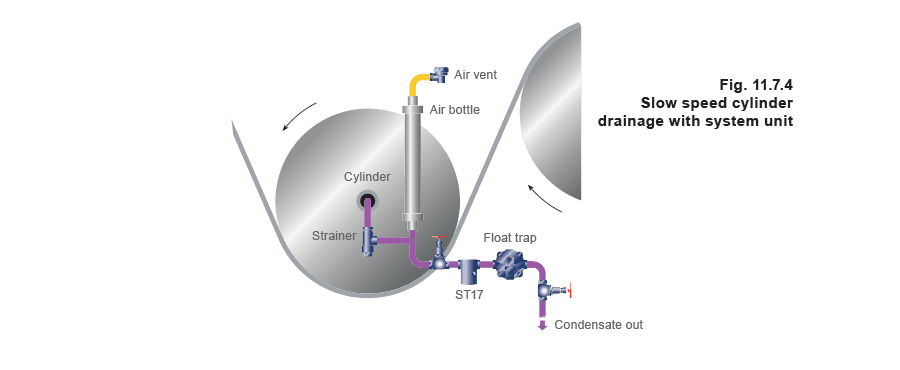

يجب تصريف الأسطوانات بطيئة السرعة ذات المغارف وأنابيب النفسي الثابتة وتفريغ هواء كل منها بشكل فردي، كل منها بترتيب زجاجة هواء. يتكون من مصيدة عائمة-حرارية مع تحرير قفل البخار، ومُرشِّح، ونظارة، ووعاء مجمع للهواء، ومنفذ تفريغ هواء، مُجمَّعة بأشكال مختلفة لتناسب ترتيبات فتحات المخرج المختلفة. يسمح هذا الترتيب بتحكم فردي جيد في درجة حرارة الأسطوانة عند الحاجة. يمكن استخدام النظارة لضبط صمام تحرير قفل البخار.

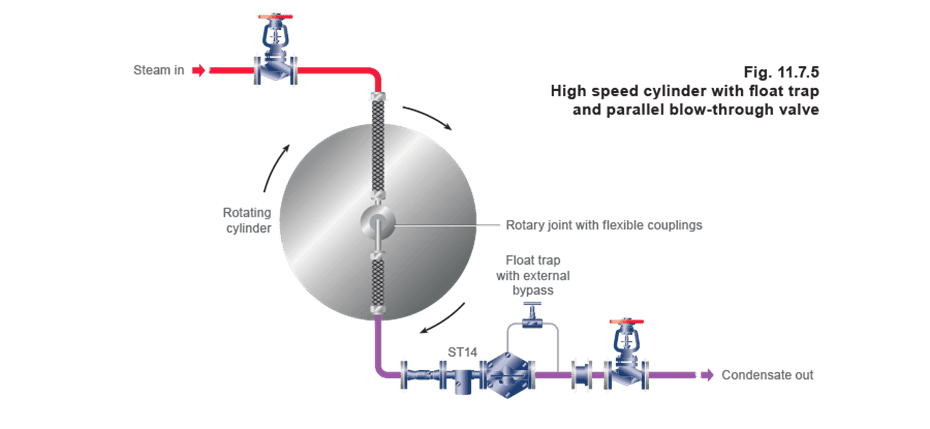

على الآلات الأسرع، هناك حاجة لكميات كبيرة من البخار النفاث لمساعدة تدفق المكثفات خارج الأسطوانة عبر أنبوب النفسي. تحرير قفل البخار الداخلي لمصيدة العائمة لا يمكنه التعامل مع هذه الكميات الكبيرة، وتجاوز خارجي مع صمام إبرة سيُعطي نتائج أفضل.

آلات التحجيم متعددة الأسطوانات

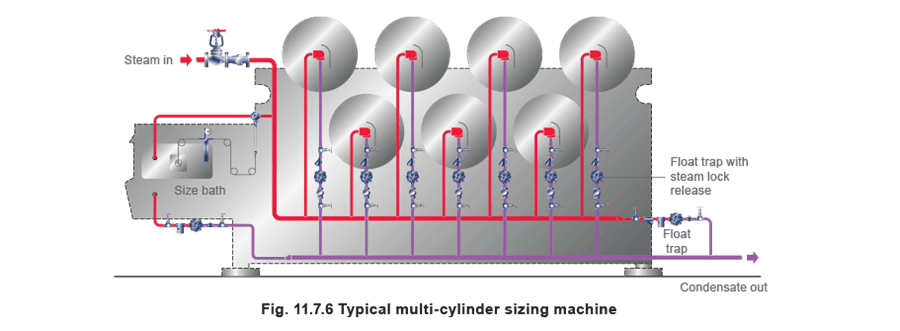

يُوضَّح الشكل 11.7.6 كيفية تصريف وتفريغ هواء آلة تحجيم نسيج نموذجية متعددة الأسطوانات.

يُصرَّف البخار المُوزِّع الذي يُغذّي الأسطوانات بمصيدة عائمة، أو مصيدة حركية حرارية.

مصائد العائمة مع تحرير قفل البخار تُصرِّف الأسطوانات. هذا الترتيب المدمج مناسب بشكل خاص لفتحات الدخول والخروج المدمجة الصغيرة.

عادةً يُسخَّن حوض التحجيم إما بحقن بخار مباشر أو لفافة بخار وفي كلا الحالتين يجب تنظيم الإمداد بتحكم حراري مناسب. يجب تصريف اللفافة بمصيدة عائمة-حرارية. المجففات متعددة الأسطوانات

يجب أن تكون الآلات العمودية الحديثة، إن أمكن، مُصرَّفة الأسطوانات بشكل فردي، باستخدام مصائد عائمة مع تحريرات قفل بخار مدمجة وتجاوزات منافذ تفريغ هواء.

إذا كانت جميع الأسطوانات تُصرِّف في موزع مكثفات عمودي، استخدم مصيدة عائمة-حرارية في القاع ومنفذ تفريغ هواء في أعلى الموزع.

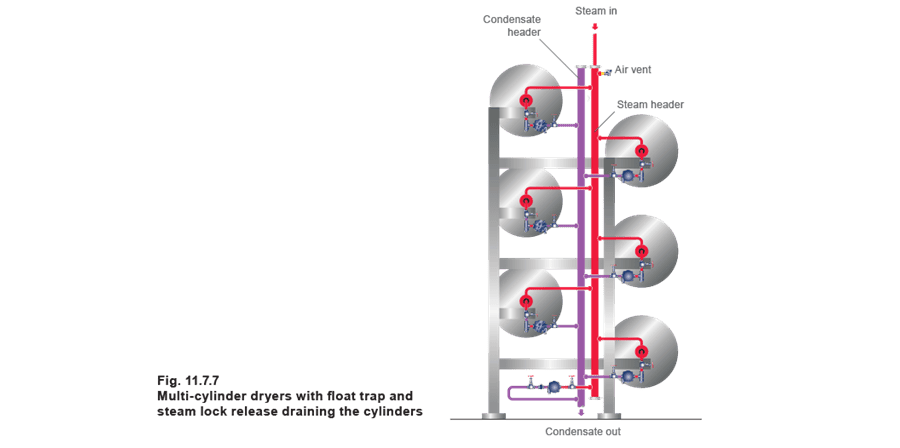

يجب تصريف موزع مدخل البخار وتفريغ هواء بنفس الطريقة (الشكل 11.7.7).
