اختيار مصائد البخار - المغاسل والمكابس

تتضمن جداول اختيار ونصائح حول اختيار المصائد لمجموعة من العمليات المختلفة في هذا الدليل، بما في ذلك الكالاندرات ومكابس الملابس وآلات التنظيف الجاف ومكابس الإطارات.

المغاسل

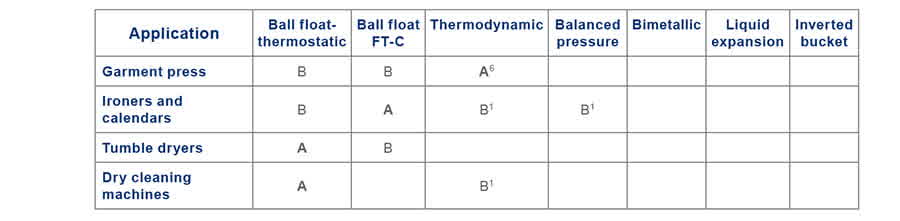

أ - أفضل اختيار، ب - بديل مقبول، 1 (منفذ تفريغ هواء موازٍ)، 5 (كبسولة ‘قريبة من البخار’)، 6 (قرص مضاد لربط الهواء). مكابس الملابس

يمكن استخدام مصائد حركية حرارية وعائمة-حرارية ومصائد ذات ضغط متوازن. من المهم أن يكون لكل مكبس مصيدة منفصلة (الشكل 11.8.1). يجب أيضًا تصريف رأس وجداول المكابس المزدوجة بشكل فردي لأقصى إنتاج. الكاويات والكالاندرات

تختلف الكاويات بشكل كبير في البناء، لكن في جميع الحالات الإزالة السليمة للمكثفات والهواء حيوية لأقصى إنتاج. بالإضافة إلى ذلك، الآلات ذات الأسرّة المُصنَّعة الخفيفة قد تتشوه وتقطع العمل إذا كان التسخين غير متساوٍ، بسبب جيوب هوائية أو تغمر بالمكثفات. يجب تصريف إمداد البخار دائمًا، يُفضَّل باستخدام مُفصِّل.

الآلات الحديثة المُغلقة بالكامل غالبًا ما تكون المصائد مُركَّبة في طرف واحد لسهولة الصيانة، مع أنابيب طويلة تربط المصائد من وسط قاع الأسرّة إلى نقاط التصريف. تُحقق نتائج جيدة من المصائد الحرارية إذا تُرِكَت الأنابيب المُوصِلة الطويلة بدون عزل (انظر الشكل 11.8.2)، وإلا يمكن استخدام مصائد عائمة مع تحرير قفل البخار. يمكن أحيانًا استخدام مصائد حركية حرارية، لكن من الأفضل تركيب منافذ تفريغ هواء بشكل موازٍ. ركِّب منافذ على الأسرّة عند النقطة الأبعد من مدخل البخار، وكذلك أي فجوات تهوية مُسخَّنة. على الأسطوانة، إذا كانت مُسخَّنة، مصيدة العائمة مع تحرير قفل البخار هي الخيار الأفضل، على الرغم من أن مصيدة حرارية ذات ضغط متوازن مُركَّبة على خط غير مُعزل على بُعد متر واحد على الأقل من المخرج أثبتت تقديم نتائج جيدة. إذا فُضِّل، يمكن أيضًا استخدام مصيدة حركية حرارية مع قرص مضاد لربط الهواء.

آلات التنظيف الجاف

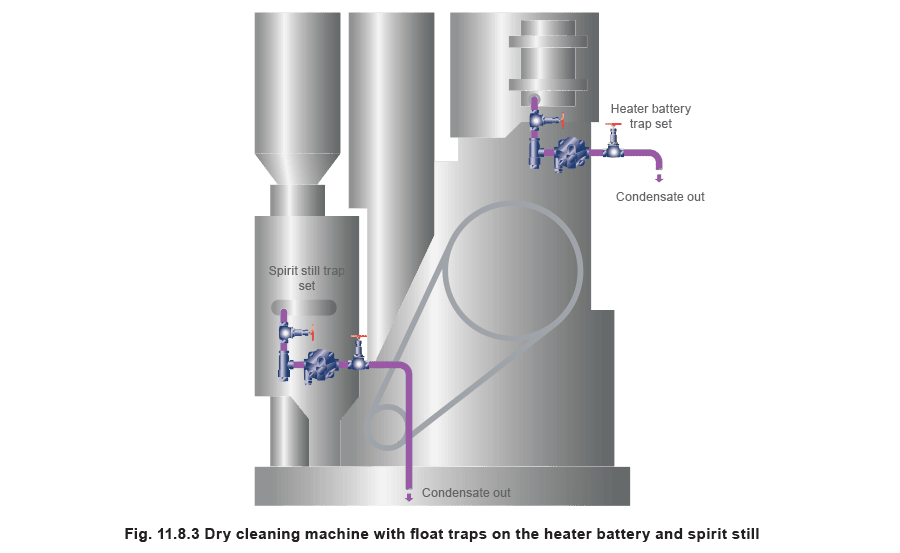

يجب تركيب مصيدة عائمة-حرارية على بطارية مسخن الهواء ولفافة تسخين التقطير لكل منهما (الشكل 11.8.3). يمكن أيضًا استخدام مصائد حركية حرارية.

مجففات الدوران

يجب تصريف بطارية مسخن الهواء باستخدام مصيدة عائمة-حرارية لكن يمكن استخدام مصائد حركية حرارية مع منفذ تفريغ هواء منفصل.

المكابس

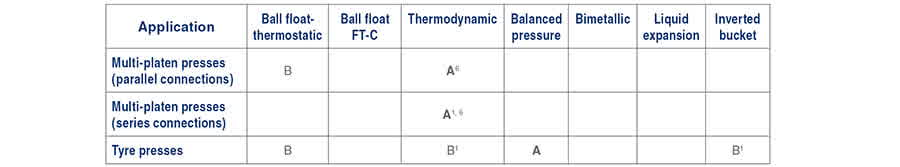

أ - أفضل اختيار، ب - بديل مقبول،

1 (منفذ تفريغ هواء موازٍ)، 6 (قرص مضاد لربط الهواء). مكابس الألواح المتعددة (وصلات متوازية)

لضمان التصريف الصحيح للألواح، يجب أن يكون وصل إمداد البخار فوق اللوح مع مخرج المكثفات في الأسفل. حيثما أمكن يجب أن يكون لكل لوح مصيدة خاصة به (الشكل 11.8.4) لكن عندما لا تكون درجات حرارة الألواح دقيقة، يمكن استخدام ترتيب ‘المصائد المُجمَّعة’ الموضح في الشكل 11.8.5. يُصرَّف رأس مدخل البخار بمصيدة حركية حرارية. هذا مثالي أيضًا لتصريف الألواح الفردية، حيث أن كل لوح لديه حمل صغير نسبيًا. يجب أن تُفرغ المصائد في رأس إرجاع مُحجَّم بسخاء عبر وصلات مُنحنية. سيُلغي هذا الضغط الخلفي الناتج عن التصريف المتزامن لمصائد متعددة. إذا كان المكبس مُتحكَّمًا به حرارياً، استخدم دائمًا مصائد عائمة. تتحمل المصيدة الحركية الحرارية المطرقة المائية الشديدة التي تحدث عادة مع هذا النوع من المكابس بسبب الحلقات التي تتشكل غالبًا في وصلات البخار والمكثفات المرنة. ومع ذلك، إذا رُكِّبت بشكل صحيح لإعطاء انخفاض مستمر، يمكن استخدام مصائد عائمة-حرارية. قد يكون من المفيد تركيب منفذ تفريغ هواء بشكل موازٍ حول المصيدة، كما في الشكل 11.8.6. مكابس الألواح المتعددة (وصلات متسلسلة)

هذا التخطيط من المرحح أن يحتوي على جيوب مائية بسبب الأنابيب، وتدفق المكثفات على الألواح المسطحة سيكون بطيئًا. لكلا السببين استخدم مصيدة انفجارية متينة (الشكل 11.8.6)، التي ستساعد في تنقية المكثفات من كل لوح. يُوضَّح هذا الرسم المصيدة الحركية الحرارية مع منفذ تفريغ هواء مُركَّب في تجاوز حول المصيدة، لكن يمكن أيضًا استخدام مصيدة دلو مقلوب. يجب تصريف إمداد البخار بشكل صحيح، وقد يكون من المفيد تركيب مُفصِّل قريب من المدخل. مكابس الإطارات

ظروف درجة الحرارة الجيدة حيوية لتجنب الشفاء ‘الناعم’. يجب إزالة المكثفات بمجرد تكوُّنها ويجب أن يكون هناك تصريف حر للهواء. النيتروجين (أو غازات خاملة أخرى) يُستخدم أحيانًا لإضافة ضغط داخلي إلى ‘المثانة’ خلال عملية الشفاء. يجب أن تكون المصيدة المختارة قادرة على إزالة الغاز بحرية وإلا ستُمدد أوقات العملية. في الممارسة العملية، يبدو أن المصائد ذات الضغط المتوازن تُعطي أفضل النتائج لكن يمكن أيضًا استخدام مصائد العائمة-الحرارية والحركية الحرارية (الشكل 11.8.7). إذا استُخدمت صمامات مغناطيسية كهربائية أو صمامات سريعة التشغيل للتحكم في العملية، يمكن استخدام مصائد الدلو المقلوب بنجاح، مع منافذ تفريغ هواء منفصلة.
