متطلبات الاختبار في بيت الغلايات

تختلف متطلبات الاختبار المنتظم وفقًا للوائح الوطنية ونوع المعدات المُركَّبة.

متطلبات الاختبار في بيت الغلايات

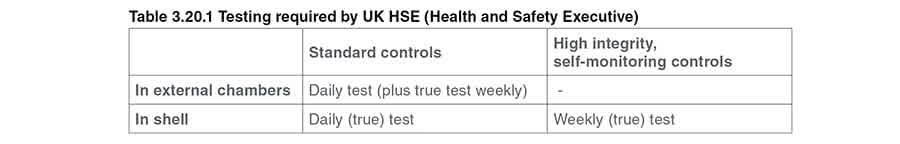

روتينات الاختبار التالية مطلوبة من HSE البريطانية (هيئة الصحة والسلامة) لبيت غلايات مأهول. الغرف الخارجية (تحكمات عوائم أو مجسات) يوميًا:

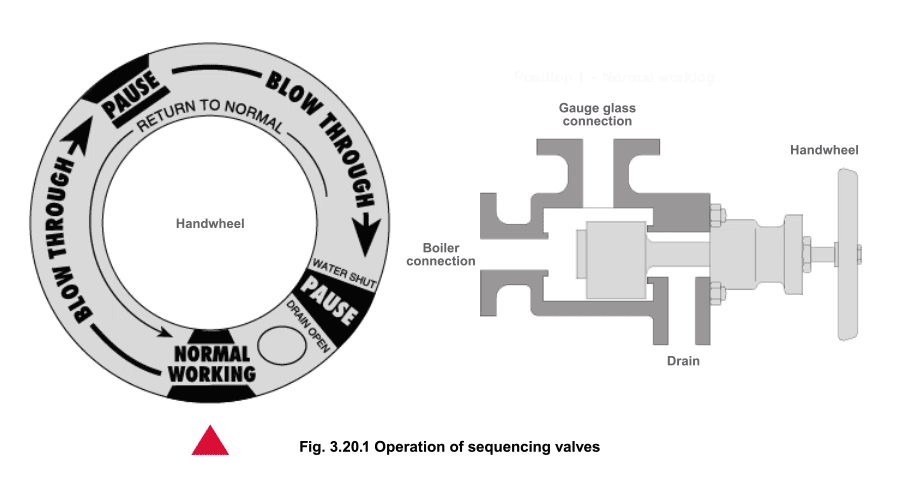

1. تنقية الغرف مطلوبة، باستخدام صمامات التنقية المتتالية لإزالة أي وحل متراكم.
2. بشكل منفصل، يُختبر الإنذاران المنخفضان الأول والثاني. أسبوعيًا:
3. خفض مستوى ماء الغلاية الفعلي إلى المستوى المنخفض الأول (بالتبخر)، ثم تفريغ إلى المستوى المنخفض الثاني. السبب الرئيسي لهذا الاختبار الأسبوعي هو ضمان صدور الإنذار، وعند المستوى الصحيح، عند انخفاض المستوى ببطء في الغلاية (لأن العوائم قد تعلق).
4. عادة يُختبر إنذار المستوى العالي أسبوعيًا. تحكمات المستوى المُثبتة مباشرة مع أنابيب حماية داخلية لا يزال يُطلب اختبار يومي، لكن هذا يعني خفض المستوى الفعلي، ما لم تُدمج مرافق اختبار. الوقت المُستغرق وفقدان الحرارة والماء والكيميائيات يعني أن هذا عملي فقط في الغلايات الأصغر.

اللوائح البريطانية للإشراف تنص على أنه بالنسبة للتحكمات ‘القياسية’ (مثل غير ذاتية المراقبة، عالية الموثوقية) يجب أن يكون هناك مشغّل غلاية مُدرَّب في الموقع طوال الوقت الذي تعمل فيه الغلاية.

متطلبات الاختبار في بيت الغلايات غير المأهول في العديد من الدول وأنواع الصناعات، هناك حاجة أو رغبة لتشغيل منشأة غلاية بخار دون مراقبة. أدى هذا إلى تطوير إنذارات مستوى ‘ذاتية المراقبة’ عالية الموثوقية خاصة، وتحكمات لزيادة السلامة في حالة ظروف المياه المنخفضة.

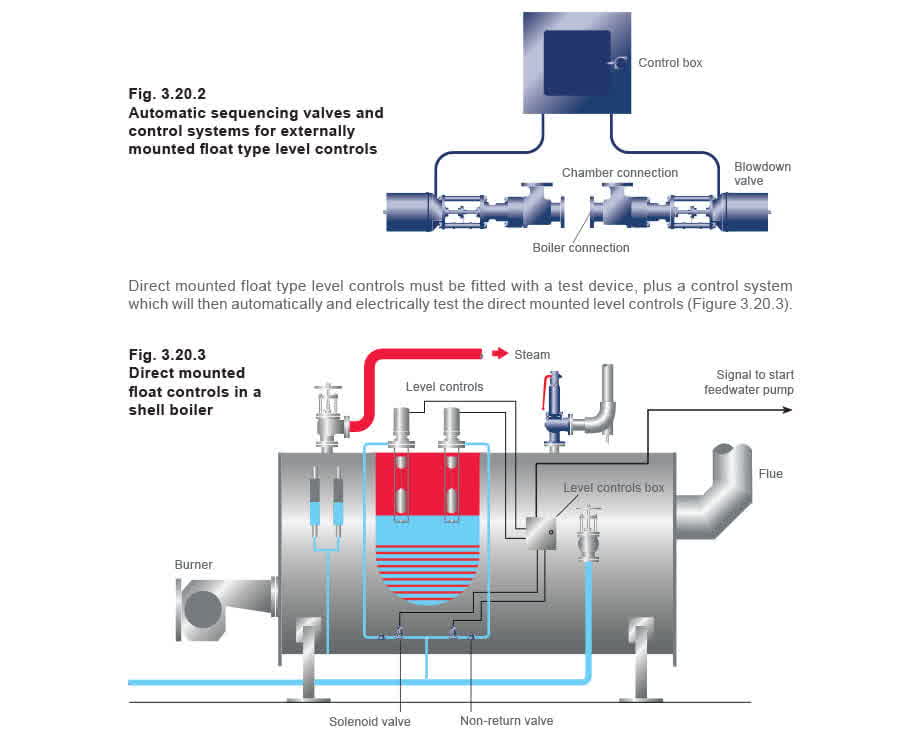

لتحكمات العوائم المُثبتة خارجيًا، تُطلب صمامات متتالية تلقائية، بالإضافة إلى نظام تحكم سيُنفذ بعد ذلك تفريغ تلقائي متتال للغرف الخارجية واختبار كهربائي لتحكمات مستوى الغلاية المُثبتة خارجيًا (الشكل 3.20.2). نظام اختبار تلقائي لتحكمات العوائم المُثبتة مباشرة مع تحكمات المستوى ذاتية المراقبة عالية الموثوقية من نوع المجسات، تُنفذ ميزة ‘الفحص الذاتي’ عبر المُجس ومتحكمه المُرتبط، لذلك لا يُطلب نظام تحكم إضافي خاص. أنظمة الموصلية الأحدث التي تتضمن ميزة مراقبة ذاتية عالية الموثوقية، ستتحقق من الأعطال باستمرار وإلكترونيًا.

الأعطال قد تتضمن تراكم القشور أو الأوساخ على المُجس وأي تسرب رطوبة داخل المُجس. إذا كُشف عن مثل هذا العطل، سيُشغِّل نظام التحكم إنذارًا ويُسبب إيقاف الغلاية بشكل آمن.

الميزة الرئيسية للمستخدم لهذه الإنذارات الخاصة بمستوى الماء المنخفض ليست فقط زيادة السلامة بل أيضًا عدم الحاجة لاختبار يومي. هذا يعني أن تركيب تحكمات مجسات عالية الموثوقية في الغرف الخارجية ليس له فائدة كبيرة، حيث لا يزال يُطلب تنقية الغرف يوميًا لإزالة أي وحل.

لذلك تُركَّب إنذارات مستوى ماء منخفض ذاتية المراقبة عالية الموثوقية من نوع المجسات في أنابيب حماية داخلية.

يجب تنفيذ الاختبار اليدوي الأسبوعي بموجب اللوائح البريطانية. في ألمانيا، حيث تُركَّب إنذارات مستوى ماء منخفض ذاتية مراقبة معتمدة من نوع المجسات، الفترة بين الاختبارات اليدوية هي 6 أشهر.

بموجب اللوائح البريطانية، إذا أُثبِّتت أنظمة مراقبة ذاتية عالية الموثوقية، تُقلَّل متطلبات الإشراف إلى الحاجة لشخص متاح للاستجابة لأي إنذار وطلب مساعدة إضافية. حارس أمني أو عمّال مُدرَّب بشكل كافٍ يمكن اعتباره مناسبًا.

ملخص

عندما تُوضع أنظمة إنذار مستوى الماء المنخفض في غرف خارجية ستحتاج تنقية واختبار يدوي، ويجب تنفيذ هذا مرة واحدة على الأقل يوميًا. في هذه الحالات يجب أن يكون مشغّل غلاية مُدرَّب في الموقع كلما كانت الغلاية تعمل بما في ذلك خلال ‘الساعات الصامتة’ (الليالي وعطلات نهاية الأسبوع).

مشغّل الغلاية المُدرَّب لا يلزم أن يكون دائمًا في بيت الغلاية لكن يجب أن يكون قادرًا على الاستجابة فورًا لإنذارات المستوى.

عندما تُركَّب إنذارات مستوى منخفض ذاتية مراقبة عالية الموثوقية في غلاف الغلاية، بما أنها ذاتية اختبار تلقائي، تحتاج فقط اختبار تشغيل كامل مرة واحدة في الأسبوع من مشغّل غلاية مُدرَّب.

عندما تُركَّب إنذارات مستوى منخفض قياسية (عوائم أو مجسات) في غرف خارجية، يجب تركيب صمامات متتالية تلقائية لاعتبار نظام الإنذار ذاتي المراقبة. لا يحتاج مشغّل غلاية مُدرَّب أن يكون في الموقع طوال الوقت ويمكن تعيين شخص آخر (حارس أو عمّال) مسؤولًا عن الغلاية بدلاً منه، كجزء من مهامه خلال الساعات الصامتة.

يجب أن يكون هذا الشخص دائمًا مستعدًا للاستجابة بشكل صحيح لإنذارات الغلاية، مُوقفًا الغلاية إذا لزم الأمر. таким образом، حسب نوع التركيب هناك نوعان محتملان من الإشراف: مشغّل غلاية مُدرَّب (أو فني)، يجب أن يكون على دراية تامة بتشغيل الغلاية وتحكماتها؛ أو شخص مثل حارس، على الرغم من عدم كونه مشغّل غلاية مُدرَّب بالكامل، يجب أن يكون مُلمًا ببروتوكول الإنذار ويعرف إجراء إيقاف الغلاية. اختبار أنظمة تحكم غلاية البخار أي لوائح غلاية ستؤكد أن الاختبار المنتظم لأي نظام تحكم غلاية، خاصة بخصوص مستوى الماء، هو متطلب مهم. يجب تنفيذ جميع الاختبارات مع الماء في المنطقة المرئية من مقياس مستوى الماء.

يجب تنفيذ جميع الاختبارات من مشغّل غلاية مُدرَّب. في حالة أجهزة المستوى المُركَّبة في غرف بصمامات متتالية يدوية، يتضمن الاختبار تشغيل الصمامات المتتالية مرة واحدة على الأقل يوميًا لخفض الماء في كل غرفة واختبار تشغيل تحكم مستوى الماء، والتحكمات/الإنذارات عند المستوى المنخفض الأول والثاني. بشكل مماثل لإنذارات مستوى الماء المنخفض التقليدية (غير ذاتية المراقبة) المُثبَّتة مباشرة في الغلاية، يجب على مشغّل الغلاية المُدرَّب خفض مستوى ماء الغلاية الفعلي يوميًا لاختبار هذه الإنذارات.

ومع ذلك، للتحكمات ذاتية المراقبة عالية الموثوقية المُثبَّتة مباشرة في الغلاية، لا حاجة لاختبار يومي.

لكافة أنواع نظام تحكم المستوى يوجد اختبار أسبوعي يُنفذ، ويتضمن عزل إمداد المغذية، وخفض الماء بالتبخر إلى المستوى المنخفض الأول والتفريغ إلى المستوى المنخفض الثاني. هذا الاختبار الأسبوعي هو اختبار وظيفي كامل لقدرة النظام على التعامل مع تغير مستوى ماء الغلاية الفعلي.

يُوصى بتوثيق جميع الاختبارات بشكل صحيح في سجل بيت الغلايات، يكون مدير الهندسة مسؤولًا عنه.

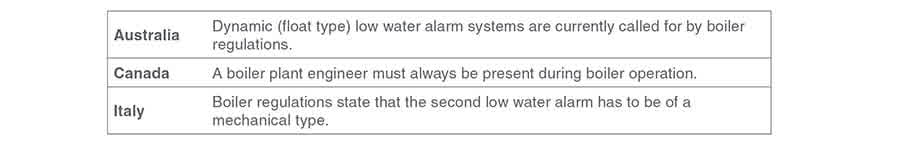

ملاحظة: هذه الملاحظات الأساسية مبنية على ممارسة وقواعد ولوائح بيت الغلايات البريطاني. تختلف هذه اللوائح حول العالم، بعض الأمثلة التالية:
